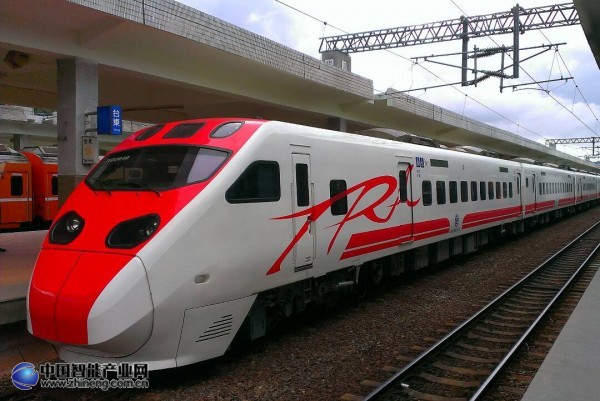

普悠瑪號是臺灣鐵路局（TRA）自2013年起提供的快車服務，在花蓮和臺北之間以150公里/小時高速行駛，是TRA列車中速度最快的列車，將兩地之間的通行時間從以前的3小時提升至2小時，運能得到大幅提升。普悠瑪號是臺灣鐵路運輸史上的一個里程碑，以更高效、更便捷的方式連接起臺灣北部和東部地區。

系統需求

提供車廂內視頻娛樂服務

實現控制中心和車載系統之間的數據通信

確保視頻監控系統為乘客提供旅行安全

方案設計

在這個項目中，約300臺的ORing車載交換機和車載串口聯網服務器安裝在普悠瑪號上，包括43臺TPS-3082GT-M12系列車載交換機、206臺TES系列車載交換機和45臺TDS-5042-I-M12車載串口聯網服務器。ORing的車載系列產品專為軌道交通應用而設計，符合EN50155標準，采用M12連接器，以確保在惡劣的震動環境下仍能提供堅固可靠的網絡連接。

TPS-3082GT-M12車載交換機分別安裝在前后火車頭中，用來連接其他車載交換機和網絡設備。TPS-3082GT-M12還提供了8個PoE端口，可以方便的為相連的受電設備，如IP攝像機等提供電源供電。由于車廂內環境狹小，且無需為受電設備提供額外的電源，因此可以降低整體的安裝成本，也大大簡化了安裝過程。為了將一些串口設備，如LED顯示器和乘客信息系統接入網絡，TDS-5042-I-M12車載串口聯網服務器可以將串行信號轉換為數字信號，從而接入車載交換機構建的車載網絡中。

ORing為普悠瑪號構建了一套完整的車載PIS網絡，從而管理員可以為乘客提供實時的旅行信息，同時也可以隨時監控列車的情況，為乘客提供最高安全級別的保護。

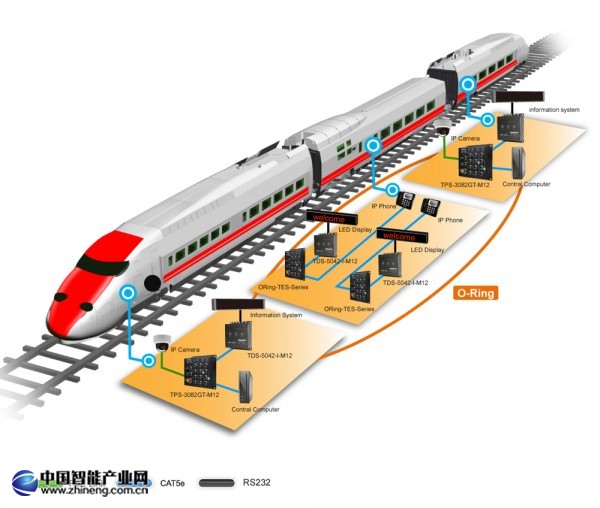

系統架構圖

Why ORing

ORing提供了一整套車載解決方案，符合EN50155標準，提供M12連接器，可應用于高振動的車廂環境

支持24VDC電源輸入，以滿足車載應用中的電源要求

環形拓?fù)涮峁┝巳哂嗫煽康耐ㄐ啪W(wǎng)絡

ORing在軌道交通上豐富的應用實例和工程經驗
