項目描述

發電廠往往遠離人口密度中心，需要在高電壓進行遠距離的電力傳輸。電經過發電、輸電和變電之后，變成了低電壓被分配到當?shù)氐酿伨€自動化終端（FTU），通過對每個站點進行數字和模擬數據的采集和處理來監控I/O狀態。由于安全問題，臺灣電力公用事業公司把電網劃分成幾個區，每個區都有幾個相鄰的FTU通過環形拓撲彼此相連，連接在環形拓撲中，并由智能配電監控終端單元（FRTU）進行自動監控。任何的FTU發生短路，F(xiàn)RTU都能將特定FTU與其他FTU進行隔離。

系統需求

• 基于IP的解決方案，需采用TCP/IP進行通訊和集成
• 自愈技術，實現監控網絡的迅速自愈

Moxa解決方案

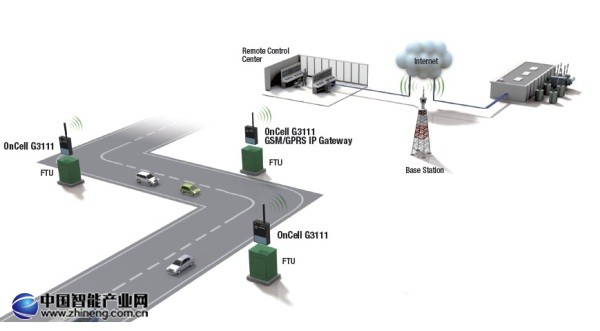

每個FTU會不斷發送參數至本地FRTU，如電力波動水平。因此，在FTU和FRTU之間建立有線通訊會顯得不且實際，且成本也過于昂貴。Moxa onCell G3111工業級IP網關可安裝在FTU中，通過蜂窩網絡將FTU的數據傳送至FRTU。onCell G3111可以將串口設備或網絡設備接入GPRS，因此該解決方案也幫助客戶在遠端控制中心監控電網中的所有區域，而無需耗費時間和精力去構建一個全新的有線網絡。

作為附加的安全預防措施，管理員可以發出命令到FRTU，要求關閉特定的FTU，以有效建立隔離來保護其余的電網。由于電是一種重要的服務項目，因此需要實時自愈，所以必須確保FTU和FRTU之間的通訊必須保持可靠。為了提供一個全功能的自愈網絡，onCell G3111還配備了Guaranlink功能，從而確保連接始終為連通以避免數據丟失，并按需進行蜂窩網絡通信。

Why Moxa

• Guaranlink提供不間斷的蜂窩通信，自動隔離故障FTU，以提高電力可靠性
• 基于IP的蜂窩網絡可以完全實現自動監控系統，而無需重新配置TCP/IP設置
