“線路：體育線 接地 區段：體育線11號桿支 之后，體育線17號桿 之前，體育線15號桿支3號桿 之前。”2015年5月29日 11時28分57秒，濰坊供電局運檢人員第一時間收到體育線發生接地故障報警信息，經現場排查確認，線路故障區段定位及時，準確，這是該局在10千伏架空線路上安裝智能化配電網線路狀態監測系統后，實際模擬接地故障取得的效果，用電力工作人員的話說就是：以后再也不用動不動就巡個兩三小時的線了！

濰坊供電公司擔負著全市12個區、縣（市）的供電任務，電網覆蓋面積1.58萬平方公里。據悉，該地區配電網架空線分支線路多，故障排查困難。該地區配電網采用經消弧線圈接地方式，以單相接地故障為主，眾所周知，小電流接地系統單相接地故障查找非常困難，人工查找費時費力。然而，在整個電力系統，配電網直接關系客戶利益，其可靠供電能力和供電質量至關重要。

為解決這一難題，濰坊供電局于2015年5月29日組織了10千伏小電流接地系統單相接地故障試驗，希望通過模擬實際接地情況尋找并驗證新的技術方案，切實有效解決配網運行維護中遇到的困難，北京映翰通攜自主研發的智能化配電網線路狀態監測系統參加此次試驗并獲得圓滿成功，獲得供電局工作人員的一致好評。

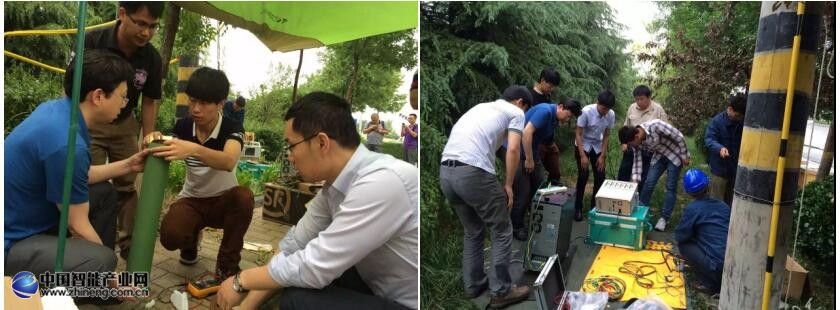

清早現場忙的熱火朝天，大家為即將開始試驗做著最后的準備工作，焦急的等待著試驗開始：

一、試驗主要模擬金屬性接地、弧光接地和高阻（2000歐姆）接地三種情況，以最具代表性的高阻（2000歐姆）接地單相接地故障試驗定位實例，說明配電網線路狀態監測系統單相接地故障定位的技術優勢：

●第14次接地，PS區內經2000歐姆接地試驗

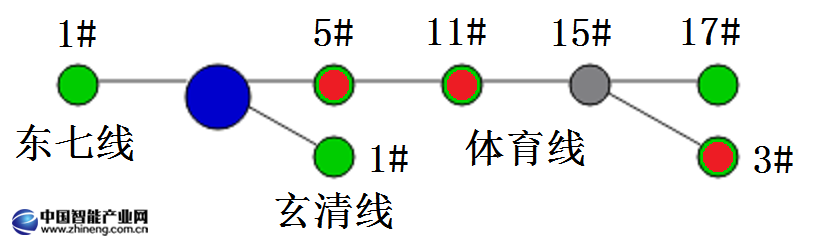

在2015-05-29 12:33:40 PS區內經2000歐姆接地試驗中，故障線路體育線單相接地故障點之前的故障監測點為：體育線5#桿、11#桿、體育線15#支3#桿，如下圖所示，其余為非故障監測點。

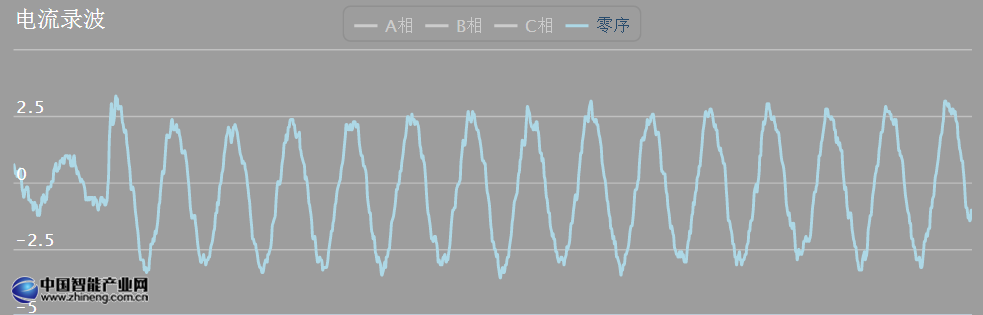

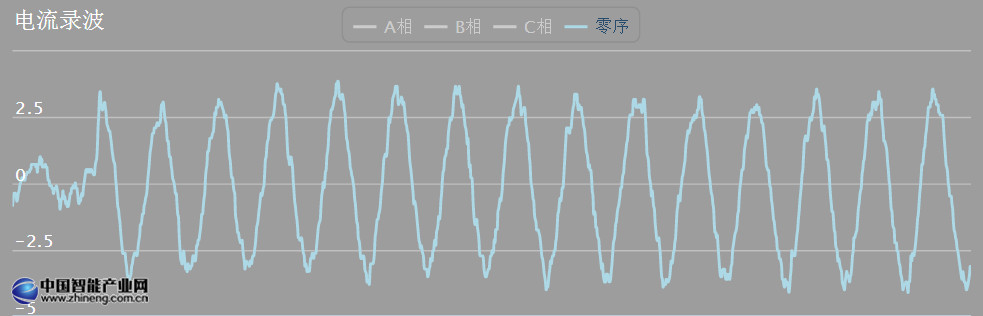

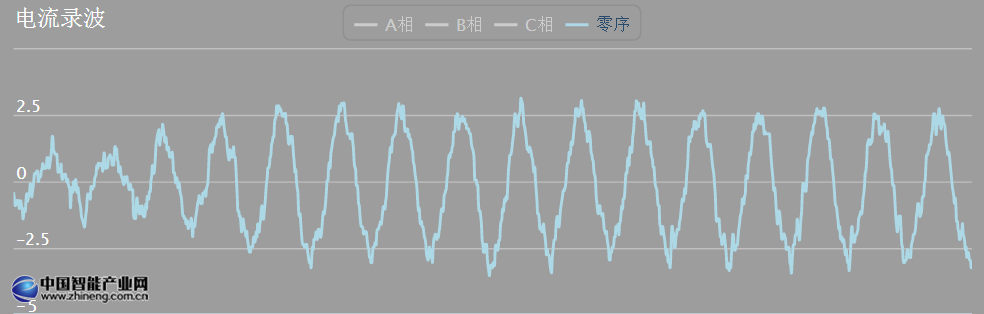

故障線路體育線上的故障監測點：體育線5#桿、11#桿、體育線15#支3#桿的零序電流如下圖所示（從上到下），可以發現高度相似。

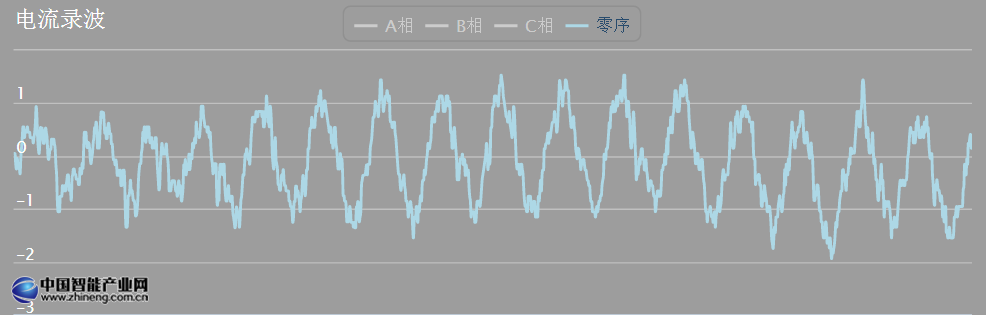

故障線路體育線上的非故障監測點：體育線17#桿的零序電流如下圖所示，可以發現和故障監測點的零序電流不相似。

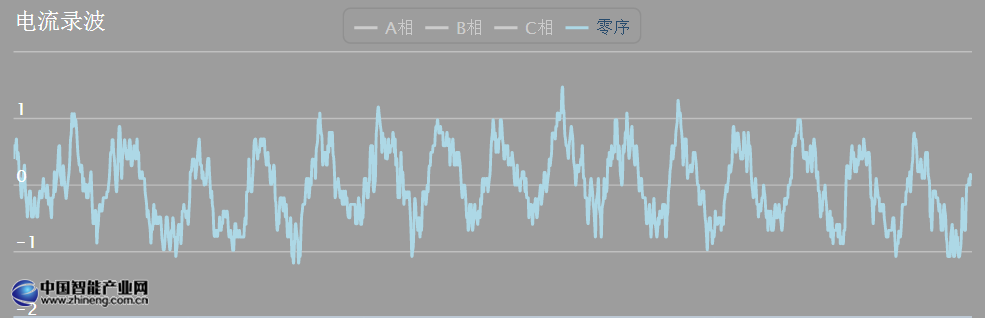

非故障線路上的玄清線1#桿、東七線1#桿的零序電流如下圖所示（從上到下），可以發現兩者和故障監測點的零序電流不相似。

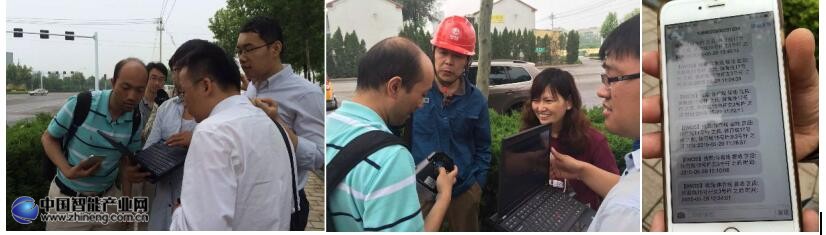

現場工作人員收到故障告警信息及時、準確：

二、配電網線路狀態監測意義

●配電網線路狀態監測系統的應用，可以隨著錄波波形的積累，和現場運維經驗相結合，應用電力大數據思想，將來可以發展出故障診斷、故障預測等更多的應用。

●對于小電流接地架空配電網來說，存在著大量由于樹枝接觸、絕緣子避雷器污損劣化、設備故障等造成的持續或瞬時接地故障，通過配電網線路狀態監測系統，對配電網發生的持續或瞬時接地故障，進行檢測定位，統計其出現頻率，分析其出現規律，就可以指導配電網運維人員進行提前巡線，排除故障隱患，避免嚴重停電事故發生。

●和設備檢修的歷史發展規律一致，眾所周知，設備檢修經歷了故障檢修（設備壞了才檢修）、定時檢修（不管設備壞不壞到時就檢修），最終發展到狀態檢修（只在設備出現要壞的征兆才檢修）。從這個意義上來說，引入配電網線路狀態監測系統將對于配電網運維具有重要的意義。
