  • 中泰研創數據采集產品在農業大學微生物培養箱中的應用
    nongye 中泰研創

    微生物培養箱具有試瓶恒壓,恒溫,恒濕等特點。要求壓力,溫度,濕度恒定,發酵培養箱主要是利用試瓶內的壓力變化來控制試瓶的壓力,溫度,濕度恒定。用壓力帕傳感器(瑞士生產)檢測試瓶的壓力再控制一個電磁閥開關試瓶的進出氣以達到試瓶的壓力,溫度,濕度恒定 培養箱具有制冷和加熱雙向調溫系統,溫度,壓力可控的功能,是生物、遺傳工程、醫學、衛生防疫、環境保護、農林畜牧等行業的科研機構、大專院校、生產單位或部門實驗室的重要試驗設備,廣泛應用于恒壓試驗,恒溫試驗、培養試驗、環境試驗等。培養箱控制器電路由溫度傳感器、電磁閥和控制執行電路組成并通過采集板與計算機連接由電腦來自動控制培養箱的設定值。

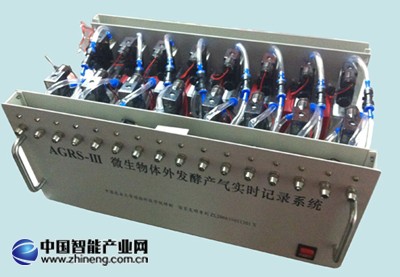

    一個培養箱一般同時放置32~64個試瓶同時工作每一個試瓶需要配一個帕傳感器和一個電磁閥,放置一個特制的安裝箱內每個安裝箱控制16個試瓶,再插入培養箱。

    針對上述功能要求為培養箱配置板卡如下:

    1.PC-6407:ISA總線光隔離開關量輸出卡32通道可控32路。

    2.PCI-8360V:PCI總線模擬量采集卡采集32路帕傳感器輸出的壓力信號4~20mA。

    3.PS-002:24V繼電器板 16通道控制 16路電磁閥的關斷。

    4.AC220V/DC24V-145S 交流變直流電源一個 一個安裝箱放一個電源 用于給傳感器電磁閥的供電。

    5.工控機一臺:CPU P4-2.8G,內存1G,硬盤160G,DVD光驅

    控制原理:PCI-8360V采集帕傳感器的電流信號來判斷試瓶的壓力,再根據壓力用PC-6407控制電磁閥開關以達到試瓶的壓力,溫度,濕度的恒定。
