背景描述：

1978—2000年我國建制鎮由2178個增至20312個，現階段，各種規模和性質的小城鎮已近48000個。小城鎮的污水處理是個不容忽視的大問題。在城市化進程中，農村農民還將長期存在，而且有相當數量。建設社會主義新農村，改善農民的居住環境，讓廣大農村人口共享改革開放成果，成為政府的一項重要工作。這些地方的污水處理區別于大城市。資金短缺、運行管理人員缺乏等。因此迫切需要高效率、低投入、低運行成本、穩定可靠的污水處理工藝。通過實踐，針對不同區域、并逐步確定適合我國農村生活污水治理排放等標準。

遠程集中式監控是通過遠程數據通信（如3G等）方式，將分布在不同現場的設備信息，傳輸匯總到制造商的數據監控中心，通過中心的軟件，分析、診斷設備狀態和故障，幫助用戶掌握設備使用狀態，資產狀況。

互聯網及各種通信技術的發展為污水處理設備遠程聯網帶來新的契機，在設備聯網的基礎上，遠程監控，遠程診斷及維護的實現成為可能。

映翰通產品及方案：

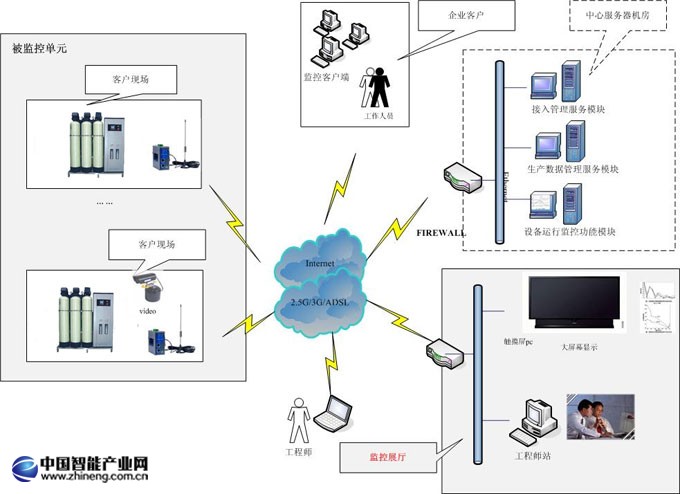

方案描述：

現場聯網層:位于最底層，由映翰通智能網關和現場控制器組成。

傳輸網絡層：由運營商的不同承載網絡構成，可以是2G/3G/有線等各種網絡環境

監控管理層：位于最上層在控制中心的服務器和Device Sense等軟件組成。可以選擇的軟件包括：

• InHand Device Touch遠程維護軟件

• InHand Device Sense狀態監控軟件

• InHand Device Manager網管軟件

• InHand InFlux Server通信服務器管理軟件

• InHand InMass Server管理軟件

系統將分為4各部分：

•監控中心：將運行于污水處理設備廠商總部，將按照計算機機房標準搭建：

•服務器及網絡設備：運行實現監控功能軟件的服務器及防火墻等網絡設備，服務器將運行于標準機房環境下，可運行于廠商總部機房或托管于IDC；

•監控前臺：實現監控顯示的前臺，由大屏幕顯示系統、工程師站組成；

•企業客戶：污水處理設備廠商企業客戶在其企業內部網絡通過internet或專網、vpn訪問監控中心進而監控現場設備；

•移動用戶：如出差工程師或工作人員在監控中心外部通過internet或專網、vpn訪問監控中心進而監控現場

•現場被監控對象：各農村的污水處理設備的現場智能網關設備：采集、分析被監控對象的監控內容，完成通信聯網、傳輸功能。工作環境與監控對象相同，并工作于 2.5G/3G移動通信網絡覆蓋或具備ADSL等有線網絡接入條件下。

方案及產品特點：

•映翰通提供一站式的行業性定制解決方案以及整個平臺系統。

•映翰通的智能網關產品滿足各種嚴峻工業現場，抗電磁干擾，提供可靠的網絡接入功能，支持多種協議，設備產品類型多、通信協議復雜，統一接入管理困難、復雜。協議類型有：modbus RTU，Host-link，CC-link，PPI等PLC通信協議對采集的數據進行預處理。

•在平臺數據中心，適用于數量眾多的設備監控,可管理>10000臺的設備接入，并可通過升級擴展實現更多機械設備接入監控系統。多種網絡組網，克服地理障礙，保證通訊順暢.支持不同品牌、不同通信協議的多種設備的統一接入.基于機型的變量管理，保證產品的兼容性、可升級性.多級用戶權限安全管理,網絡管理功能實現監控無憂,可靠的通訊鏈接。

•遠程監控維護系統具有良好的擴充性和開放性，可以方便地與客戶其他系統接口。

產品推薦：

現場聯網產品

• IR700系列無線路由器

• InGateway 600系列智能網關

中心云平臺

• InHand Device Network設備管理云平臺

• Device Manager遠程網管軟件

• Device Touch遠程維護軟件

• Device Sense遠程監控軟件
