背景描述：

電子警察廣義上可定義為可安裝在交叉路口和路段上并對車道內機動車行駛行為進行不間斷自動檢測和記錄的系統，在城市內部ITS建設中發揮著舉足輕重的作用。

電子警察傳輸系統主要負責提供前端抓拍單元與系統中心的通訊連接通道。由于路口間距過大，個別路口間距甚至超過200米，無論是內部路口還是與中心的數據傳輸，均需要通過光纖進行通信傳輸。

映翰通產品與方案：

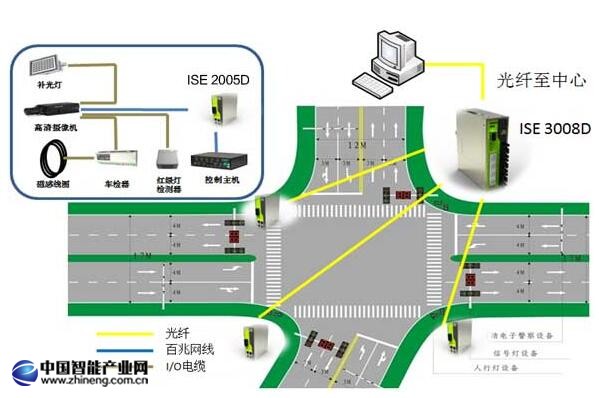

網絡拓?fù)鋱D

使用產品：

ISE 2005D 非網管型導軌式工業以太網交換機

ISE 3008D 千兆非網管型導軌式工業以太網交換機

方案描述：

•每個方向的單向車道配備一臺500W像素的高清攝像機，可同時獲取多達3個車道的圖像數據，每條車道配備一臺補光燈。

•其中3個單向道路分別使用一臺ISE 2005D（1光5電），電口用于道路監控設備內部的信息交換，光口連接ISE 3008D（3光4電1千兆光/電可選），從而進行信息匯總。

•ISE 3008D（3光4電1千兆光/電可選）放置在第4條單向道路，電口用于道路監控設備內部的信息交換，百兆光口用于匯總其余3臺交換機數據，千兆光口用于中心系統與前端各抓拍單元的數據傳輸。

方案及產品特點：

•ISE 2005D擁有4個百兆固定電口，以及1個光/電可選端口，能夠提供豐富的端口選擇。

•ISE 3008D擁有4個百兆固定電口，3個光/電可選端口，以及1個千兆光/電可選端口。完美解決車流量高峰期時路口與中心系統間龐大的數據流傳輸問題。

•使用多光口設備可不必增加光電轉換器，在節省成本的同時有效解決雙絞線無法遠距離傳輸數據的問題。

•同時ISE 2005D及ISE 3008D還支持廣播風暴抑制、端口故障告警等功能，在簡化網絡的同時可以增加通信的可靠性。

•InSwitch卓越的工業級特性，使得惡劣環境不再對通信網絡產生影響，有效降低了維護成本。
