背景描述：

包裝生產線因其工作的特點通常要產生高溫高壓的環境，設備滿足上述環境運行的同時，還應經受周圍環境相對濕度的巨大變化；

包裝生產線現場一般只有少數人員操作維護，很多監督和控制需要遠程接入完成，支持以太網的設備裝置可以通過這個網絡進行通信，并且工廠現場的其他工藝設備也可以通過轉換端口接入網絡；

因此需要構建一個穩定高效的以太網結構的中央控制系統和一個整體化的以太交換機內部網絡，以滿足和支持相關操作要求。

映翰通產品與方案：

使用產品：

ISE 2005D 5端口半管理型導軌式工業以太網交換機；

ISE 2008D 8端口半管理型導軌式工業以太網交換機；

ISE 2016D 16端口半管理型導軌式工業以太網交換機。

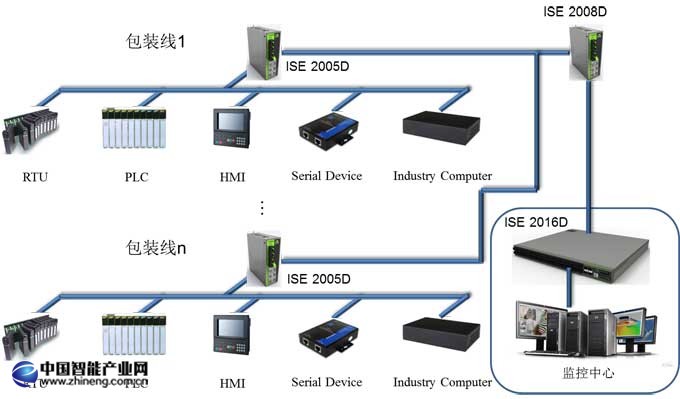

方案描述：

•內部網絡使用ISE 2005D、ISE 2008D、ISE 2016D半管理型以太網交換機進行內部網絡的搭建；

•通過上述設備進行設備和中央控制室之間的可靠、高速數據傳輸。

方案及產品特點：

•InSwitch具備極高的可靠性，產品通過最高等級電磁兼容性檢測，工作溫度：-40~85 ℃， IP40防護等級，能夠在嚴酷的環境中可靠、穩定地工作；

•支持多模及單模光纖連接，最大數據傳輸距離為5km（多模）/80km（單模），支持大規模工廠的遠距離數據傳輸要求；

•MTBF（平均無故障時間）達到35年充分保證網絡長期穩定的要求；

•當系統掉電或端口斷線時，該系列交換機通過繼電器輸出向現場工程師發出實時報警信號，同時支持最高電壓、最大電流、最大切換功率的報警輸出，從而保證網絡設備的精確監控和維護。
