城市廣場智能照明控制解決方案（以下簡稱“廣場照明控制方案”）采用由控制器設備、智能終端和服務器平臺組成的無線智能照明控制系統，通過電腦、手機、平板等智能終端對廣場照明實現遠程智能監控、遠程診斷維護、遠程集中管理。該方案能夠充分滿足文化廣場、商業廣場、市政廣場、紀念廣場、娛樂休閑廣場、交通廣場等各類廣場照明對燈光環境的需求，為現代都市提供優美宜人的夜景環境。

城市廣場照明管理面臨的問題：

◆對于大多數城市廣場來說，美化照明環境，不僅能夠集聚人氣，吸引顧客光臨，而且關系著城市的整體形象。燈光場景要根  據不同的功能區域（例如景觀區、綠化區、集散區、停車場等）進行合理地布置，營造出不同的照明效果。另外，廣場周邊  的樓體立面照明需要與廣場照明協調工作，交相輝映。

◆對于大型公共廣場來說，照明區域較廣，照明設施數量眾多，不易進行分組區域化管理，更加難以實現豐富美觀的燈光展示  效果。

◆為了給人們提供更好的照明環境，廣場的公共照明設備一般會采用功率較大的照明設備，有的設備最大功率可達到上千瓦。  對于這種大功率的照明設備，人工直接控制開關，不僅控制起來很不方便，而且存在極大的安全隱患。

◆廣場里的照明設備功率大，分布范圍廣，每年都會消耗極大的電力能源。因此，采取節能化建設對照明設備在時間上、區域  上進行合理有效的控制和管理，不僅是現代社會能源政策的要求，更是提升政府形象的措施之一。

◆受氣候因素、節假日、人流量的影響，廣場照明會經常需要臨時調控，例如當需要在平日、節假日之間作出不同的景觀亮化  調整方案，依靠人工到配電柜現場調整，時效性和機動性較差。

方案概述

廣場照明控制方案為城市廣場照明準備了自定義的場景功能，當遇到節假日、重大活動日、人流量高峰期等特殊情況，用戶可通過電腦、手機、平板等智能終端對廣場照明進行遠程控制，一鍵切換到預設的燈光場景，大大增強了操作的時效性和安全性。同時，廣場照明控制方案把樓體亮化照明納入到城市廣場智能照明控制系統中統一管理，協調工作，營造出美輪美奐的廣場夜景。

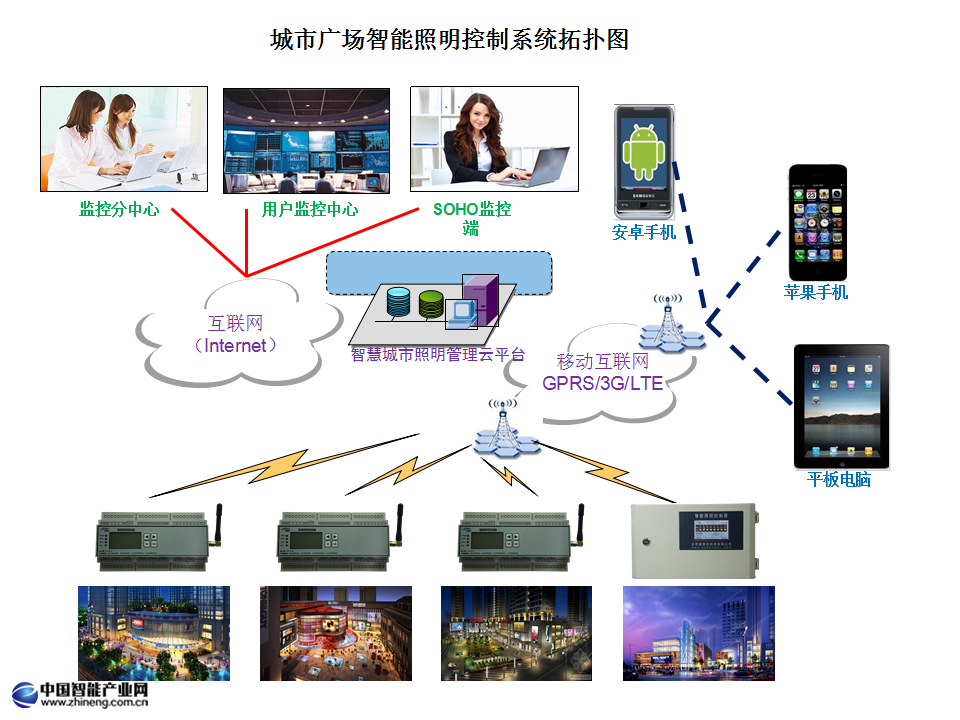

系統拓撲圖

系統功能

■遠程智能監控：使用電腦、手機、平板等智能終端對廣場燈和控制器的工作狀態進行遠程監控。廣場照明控制方案支持“四  遙”功能。

1）遙測，即遠程采集回路的開關狀態等信息；

2）遙控，即遠程控制現場燈具的開關狀態，包括手動開關、模式開關和預約開關；

3）遙信，即遠程傳輸設備運行數據，故障數據、提醒數據、預警數據等信息；

4）遙調，即遠程對現場設備參數進行調整、設置。

■場景控制：用戶可根據需要預設多種燈光場景，例如平時模式、假日模式和重大節日模式等。重大節日模式可以開啟廣場所  有的景觀亮化以增添氣氛，而平時模式則可以僅開啟少量的景觀燈以減少能耗。

■時間方案控制：支持日期時間方案、經緯度時間方案和周時間方案三種時間方案，每種時間方案都配有自定義的場景模式。  用戶可預設開關燈時間，也可以按照當地的日出日落時間執行開關燈。

■分區分組控制：可按路段或區域對控制器設備進行分組，對不同的路段或區域進行獨立控制。

■電子地圖管理：在電子地理地圖上對終端設備進行添加、刪除、修改、參數設置和開關燈操作。

■故障報警：包括白天亮燈、晚上熄燈、設備掉電、接觸器故障等異常報警。故障發生時，主動向公園管理人員發送報警信  息。

■高級存儲功能：方案中的景觀照明控制器內置程序、時鐘、時間表、場景模式、歷史記錄、報警等高級存儲功能。

■遠程抄表和設備拓展功能：方案中的景觀照明控制器提供RS485通信接口和RS232通信接口，支持規約電表抄表和外接其它通  訊模塊。

■分級用戶管理權限：廣場照明控制方案為不同用戶提供獨立的用戶管理界面，區別管理權限。

方案優勢

●使用電腦、手機、平板等智能終端實現遠程監控，大大提高廣場照明系統的管理效率，同時杜絕強電開關對操作者產生的安  全隱患。

●靈活的時控機制配有自定義的場景模式，能夠對廣場上數量眾多的照明設施進行分組分區域管理，為城市廣場照明提供豐富  美觀的燈光效果。例如重大活動模式開啟廣場上所有的景觀亮化來營造氣氛，而平時模式則開啟主照明和少量的景觀照明以  節約電能。

●對于大多數廣場來說，廣場照明控制方案可根據每天不同的時間段迎來不同的人流量，自動開關廣場照明燈，始終保持需要的  照明，同時減少不必要的電能消耗。例如商業廣場，晚上六點還有霞光，可自動開啟主照明方便通行。到晚上七點時人流量  逐漸增加時自動開啟所有的景觀亮化照明，以吸引顧客光臨。至晚上十一點時商場停止營業，自動關閉所有的景觀亮化照  明，僅保留廣場的輪廓照明以節約能源。

●一旦現場照明發生故障，智能控制系統將準確定位，自動報警，管理人員借助智能終端遠程排查。健全的故障報警功能和遠  程維護手段省去了人力巡檢工作，減輕了工作人員的勞動強度，降低了維護成本。

●在滿足燈光效果的前提下，通過智能控制系統的時控機制和場景功能合理地開關照明燈，或使用電腦、手機、平板等智能終  端快速調整照明狀態，在不需要照明的時候及時關閉相應的燈光，大大降低商業廣場的照明能耗。

●廣場照明控制方案把樓體亮化照明納入到城市廣場智能照明控制系統中統一管理，即樓體亮化照明遠程控制系統與城市廣場智  能照明控制系統合二為一，提高管理效率，輕松實現不同功能照明的協調統一。

●廣場照明控制方案采用無線通信技術，無需布線，安裝簡單，避免地面布線不美觀，地下布線不方便，同時減少了施工工期和  成本。
