智能學校照明管理的要求

◆相對商業樓宇而言，學校校園里的大功率動力和制冷設備比重較少，照明設施和通風設施則相對比重更多。隨著經濟的發展和科技的進步，學校對照明燈具節能和科學管理提出了智能化的要求。

◆目前教室多為單側采光，室內照明未考慮到學生學習上課時要求的照度水平。有時即使是白天，天然采光也不夠，因此教室照明需輔以恒定調節。

◆學校以白天教學為主，有效利用自然采光能夠極大地節約照明能耗。教室深處與近窗口處對照明的要求是不同的，宜對教室深處及靠近窗處的燈具分別控制。

◆學校中功能區域眾多，例如圖書館、多功能報告廳、行政辦公室、食堂等，不同的功能區域對照明的要求也不盡相同。只有為各個功能區域量身定制照明解決方案，才能全面提高管理水平，實現最大化的節能效果。

◆在傳統的學校控制系統中，一般包括了暖通、安防、消防、閉路電視監控等子系統。學校照明控制系統應該與其他控制系統形成聯動機制。

方案概述

嘉復欣科技的智能學校照明控制解決方案采用以國際化樓宇控制標準KNX搭建的EIB/KNX總線控制系統，能夠充分滿足現代化學校各個區域的功能需求，體現出節能環保與高效管理的優勢，實現學校照明管理的智能化和自動化。

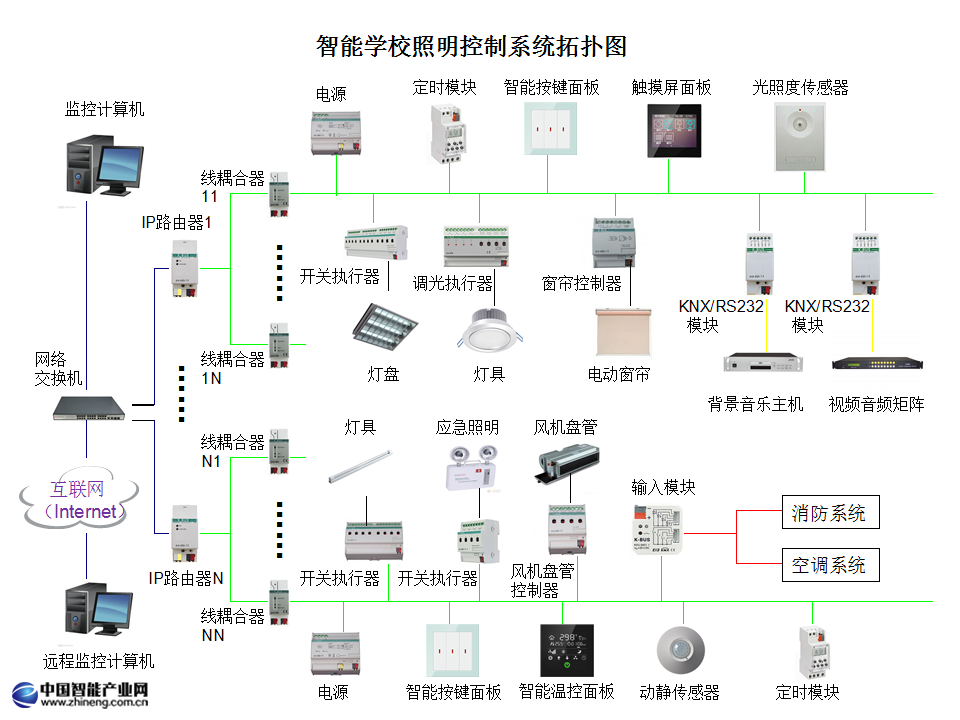

系統結構圖

方案介紹

■教室：教室的照明實現日程控制、場景控制和照度控制的三重控制。教室照明可根據日程安排進行自動控制。教室開放時按設定的時間開燈，每天關燈前半小時可設置間隔亮燈，提醒自習的同學教室即將關燈。教室不開放時，不開燈；教室內的燈具以區域和隔燈劃分回路，既可以根據教室的上課人數開部分區域的燈光，也可以實現整個教室1／3、2／3、3／3的照度。教室窗邊設置照度傳感器，自動控制窗邊燈光和電動窗簾，充分利用室外自然光；前后門口和講臺上都安裝智能面板，可設置講課模式、投影儀模式、休息模式、自習模式等。例如投影儀模式：事先設定一個情景模式，老師只需按一下智能面板上的指定按鈕，投影儀自動打開，投影幕自動放下，電動窗簾自動關閉，同時講臺的燈光關閉，座位上方的大部分燈光關閉，保留一些必要的照明以方便學生作筆記。

■行政中心：行政中心一般有開放式辦公區和獨立辦公室。開放式辦公區可采用照度控制和日程控制。窗戶旁邊的照度傳感器根據室外自然光照自動控制窗邊燈光和電動窗簾。門口均安裝智能開關面板，能夠對室內照明進行分區開關。根據辦公區的使用時間設置開關燈時間，每天關燈前半小時可設置間隔亮燈以提醒即將關燈；獨立辦公室一般為領導辦公室，可采用恒照度控制、場景控制和調光控制。光照度傳感器可根據室環境光照變化連續調光，始終保持室內光照度為設定值。墻裝智能面板不僅能夠開關燈、連續調光，而且可控制各種場景，例如工作模式、休息模式、迎賓模式、清潔模式等。

■圖書室：圖書室一般有藏書區和閱覽區。藏書區采用多功能傳感器控制和定時控制。當藏書區開放時自動開啟1/3隔燈照明，保證基本照度。有人進入時多功能傳感器自動開啟該區域的燈光，方便取閱。取閱者離開后延時關閉該區域燈光以節約電能。藏書區停止使用時延時關燈；閱覽室則采用照度控制和定時控制。照度傳感器根據室外光照自動控制窗邊燈光和電動窗簾，保證合適的閱讀照度，同時節約能源。閱覽室停止使用時延時關燈。

■多功能報告廳：根據活動進程預設進場模式、報告模式、演講模式、休息模式等。例如切換至報告模式時，投影儀自動開啟，投影幕放下，同時燈光和窗簾關閉。各種模式的切換可由講臺上的觸摸屏電腦一鍵完成。

■體育館：中央計算機控制、場景控制和系統聯動。根據比賽項目、比賽場地大小和燈位的情況來設定場景模式，例如籃球賽模式、羽毛球賽模式等，各種模式的開啟和切換均由一鍵完成。采用中央計算機實時監控整個體育場館的照明，把空調、音響/視頻系統納入到照明控制系統中統一管理，協調工作。例如當現場音樂響起時，燈光馬上會出現一些變化效果作為配合。同時與消防聯動形成聯動，確保火警時應急照明啟動，方便人員的疏散。

■公共區域：樓梯間、衛生間、走廊等公共區域可采用定時控制和人體感應控制相結合，在保證基本照明的前提下做到人來燈亮，人走燈滅，最大限度地節約能源。

■校園綠化：采用天文鐘時間控制和日程控制。按照當地的日出日落時間對其進行自動控制，每天日落時自動開啟綠化照明，午夜時分關閉部分綠化照明，日出時全關。同時根據不同日程安排，例如國慶、元旦等重大節假日或畢業慶典等重要時刻，自動開啟園林照明的不同模式，配合渲染節日氣氛。

方案優勢

●控制標準國際化：作為全球唯一的樓宇控制標準，KNX已經發展成為國際標準、歐洲標準、中國標準。

●多功能集成控制：將照明、自動窗簾、空調、音頻和視頻控制等多種功能集成在統一的系統平臺上控制，實時掌握設備工作狀態，簡化管理流程，提高管理效率。

●控制方式靈活多樣：包括智能面板、觸摸屏面板、光照度感應、人體感應、氣象感應、溫度感應、定時控制、遠程網絡控制、中控電腦等，適應不同類型辦公樓的控制需要。

●功能拓展和修改程序化：使用功能需要增加或修改時，只需要簡單的程序調整，無需重新布線，適應學校區域的功能的變化。

●功能模塊智能化，系統穩定性強：每個功能模塊都自帶微處理器，能夠獨立工作。即使其中一個模塊發生故障，即使一個分區停止工作，即使中央監控功能中斷，也不會對整個系統的運行造成影響。

●最大限度地節省電能：系統可根據校園管理的功能需要和環境變化，手動或自動調節照明、開關相關功能，確保只在需要時開啟，只開啟需要的功能，杜絕長明燈。

●延長燈具使用壽命：系統采用了軟啟動和軟關斷技術，抑制電網的沖擊電壓和浪涌電壓，避免了燈絲的熱沖擊，延長燈具使用壽命。

●系統維護方便，成本低。系統具有工作狀態及故障回饋功能，無需人工巡檢，從監控中心就可以獲得系統的各項運作信息，方便檢查和維護。

●優秀的兼容性;凡是符合KNX標準的產品，都能在同一系統中使用，擴大系統設備的選擇范圍，個性化功能輕松實現。

●良好的開放性：系統能夠與物業管理BMS系統、樓宇自控BA系統、保安系統、消防系統等進行聯動，協調工作。

●安全性能高：所有系統設備由一條總線提供電源和傳輸數據，采用24V安全低電壓，操作安全可靠。

●較普通總線控制系統更具優越性：系統結構更靈活，布線更少，傳輸速度更快，通訊更安全，充分滿足智能學校照明控制的智能化自動化需要。
