項目介紹

中原油田在中國的生產廠房包括油井、計量站、歧管閥、石油輸送站、中轉站、原油傳輸系統及其他遍布于數百平方公里的分布式設施。對于生產而言，設備的工作狀態和油的輸出數據（主要溫度、壓力、流量等）非常重要。在過去，通常需要數百個工時，檢查設備的運行和分析石油產量，這大大影響以精確數據實時測量相關情況的能力。經過多方考量，客戶采用了研華自動化的解決方案，實現遠程監控和管理。

系統需求

油氣生產廠房和電動泵站已經有一個完整的數據采集系統，但所有組件來自不同的供應商，并且數據存儲在各個位置站點的服務器，沒有共享。為了整合這些不同的系統，他們需要一個新的監控系統來實現集中的數據共享，實時監控和遠程監控。

項目實施

研華WebAccess組態軟件

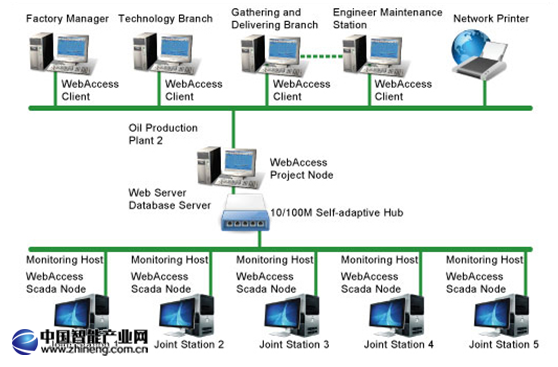

系統架構圖

系統描述

研華WebAccess監控軟件安裝在所有監測站點和電站監控中心（監控節點）上數據采集系統中，用戶能夠通過標準數據接口從現有的數據采集系統中獲得實時動態數據，如研華WebAccess提供的DDE、OPC和ODBC（至少提供了一個標準的數據接口，方便數據共享）。研華WebAccess中也可以根據監控站設備分布情況，繪制監控界面，報警信息,圖表等。一種數據存儲/網絡出版研華WebAccess服務器配置在中央石油生產監控中心，各監測站的動態實時數據都上傳到研華WebAccess服務器。研華WebAccess可以監控站和客戶端之間的連接，允許管理人員通過標準瀏覽器實時監控現場生產情況。一旦有異常情況發生，該信息將顯示在監控系統中的所有其他電腦上。 WebAccess通過用戶名和密碼對用戶進行身份驗證。局域網和互聯網內授權的PC必須安裝研華WebAccess客戶端插件來進入生產經營數據，以此確保生產數據的安全性。

總結

該系統已成功應用于中原油田天然氣加工廠的監控系統中，該系統可以實現監測站和電動泵站之間的生產數據共享,從而大大提高了數據效率,降低了生產成本, 便于管理，并為未來的擴張奠定了堅實的基礎。
