澳門威尼斯人酒店是澳門威尼斯人旗下集酒吧、飲食、購物、住宿，娛樂為一體的度假村。擁有亞洲最豪華的套房、世界級購物體驗。包括華麗景點、3000多間豪華套房和娛樂設施。如此大規模建筑系統，對于保障不間斷供電及能耗計量是 非常重要的，任何中斷及故障都會對游客及業主帶來不可估量的損失,面臨4萬點的龐大系統，如何保障系統穩定性是整個系統設計的基礎前提。

系統需求

1.    整個系統4萬個點，從配電控制到能耗計量,從采集,通訊到上位監控都要求采用冗余結構。

2.    系統所有電力開關狀態數據要求1S內實時控制更新,所有能耗模擬量信息采集要求在3S內完成記錄。

3.    硬件通訊設計具備環網冗余切換，穩定可靠。

n   系統描述

整個系統4萬個點，包含1500塊電表16套PLC控制系統分為16個子站，均采用多種冗余結構。

詳細分析系統的每個部分：

1.   底層采集：所有配電開關狀態通過PLC做邏輯控制，電流電壓功率采用三相智能電表。

2.   通訊管理層：為保障整個系統通訊效率采用研華UNO-4671作為子站通訊管理機，通過以太網與PLC相連做IO控制，每臺UNO所具備的10個串口通過RS485端口掛接了100多塊電表。

3.   交換機通訊：交換機采用雙獨立環網結構，研華EKI-7554SI具備單模網管功能，對下分別與通訊管理機UNO-4671的兩路獨立網口連接，并通過環網與中控兩臺ACP4000主機相連。

4.   上位機冗余：上位機采用研華ACP4000服務器工控機與SCADA軟件做主從冗余，而ACP4000內部又采用雙RAID冗余硬盤。

項目實施

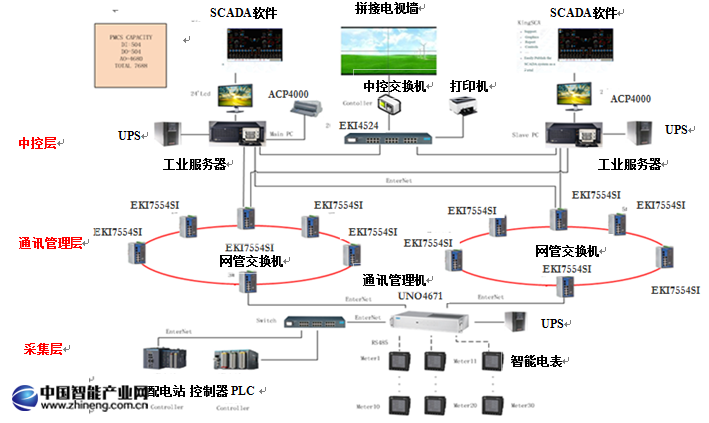

系統架構圖

總結

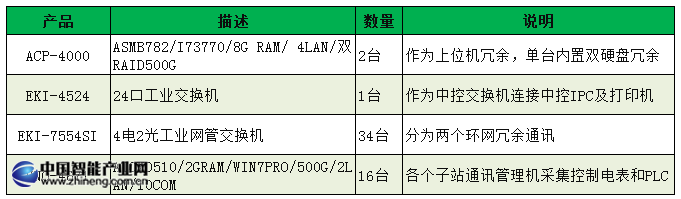

特點：通訊管理豐富的單臺可處理現場100臺電表與PLC的采集控制，并可達到整個系統1S內響應。2臺ACP4000作為上位機冗余，單臺內置雙硬盤冗余;1臺EKI-4524作為中控交換機連接中控IPC及打印機;34臺EKI7554SI分為兩個環網通訊;16臺UNO4671做為各個子站通訊管理機采集控制電表和PLC 。

研華為業主提供了優質自動化產品供應商專業的方案，快速的服務相應，讓集成商快速適應產品調試的過程，并在有限的時間內完成龐大系統的規劃設計與實施。較之客戶之前的方案節省了至少20%的成本。
