在線式激光刻標機是八十年代后期開始在國際上廣泛采用的，以自身無污染、防偽和低廉的維護費用等獨有的優勢，來替代"點陣式墨水噴碼機"在高速運轉的流水線上不停頓、無接觸地為每件產品標注不同的編碼信息。尤其是激光通過灼燒后，效果獨特、不可涂改、無法仿造，具備很強的防偽功能，被廣泛應用在食品、日化、醫藥、通訊器材等產品的生產線上。

國內某公司從九十年代末期開始涉及在線式激光刻標機的研發工作，經過兩年多的努力，采用國外優質民用激光器，配置華北工控嵌入式產品EMB-5730作為激光器控制臺和全中文控制軟件，開發出性能先進的在線式激光刻標機產品，成為在食品、煙草、醫藥等行業刻標設備的主要供應商。

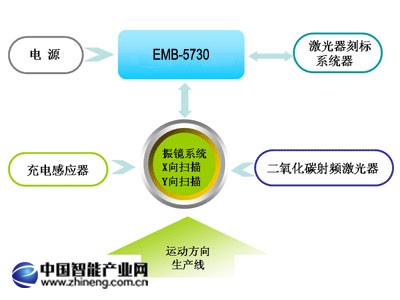

設備原理圖：

說明：電源接220V(50Hz)分別給工控機和二氧化碳射頻激光器供電，通過刻標軟件，工控機控制刻標系統器和振鏡系統。當需要刻標的物體在生產線上運動時，光電感應器捕捉到物體的運動，返回信號給刻標系統器，刻標系統器在將信號返回給工控機。工控機得到信號后，發出信號給振鏡系統和二氧化碳射頻激光器，振鏡系統調整X向和Y向振鏡，射頻激光器向X和Y振鏡發出光束，偏轉致需要刻標的物體上。

設備特點及實現功能：

1、采用進口的"二氧化碳射頻激光器"，光束質量好，發散度小，全金屬封裝，確保噴刻出來的標記清晰，可識別性強，防偽性能強。

說明：電源接220V(50Hz)分別給工控機和二氧化碳射頻激光器供電，通過刻標軟件，工控機控制刻標系統器和振鏡系統。當需要刻標的物體在生產線上運動時，光電感應器捕捉到物體的運動，返回信號給刻標系統器，刻標系統器在將信號返回給工控機。工控機得到信號后，發出信號給振鏡系統和二氧化碳射頻激光器，振鏡系統調整X向和Y向振鏡，射頻激光器向X和Y振鏡發出光束，偏轉致需要刻標的物體上。

2、采用國外進口的振鏡掃描系統，有很高的穩定性，保證了激光刻標的精確性。

3 、全中文編輯界面，可直接調用Windows字庫進行編輯刻標，能自定義圖標，標刻企業Logo，適合國內企業生產現場的技術水平。

4、能進行4行漢字編輯，最大字高為35mm，可根據需要進行刻灼深度的調整。

5、能對生產線進行多角度刻標。

6、采用華北工控“迅馳”級嵌入式CPU卡EMB-5730，提供對LCD的支持和具有穩定的性能。

7、支持4個USB設備，可方便的接USB鼠標、鍵盤對設備進行調試。

硬件配制及產品：

1、工控機配置

工業CPU卡：EMB-5730 CPU卡：板載C-M 800MHz

內存：256MB 硬盤：80GB

支持LCD顯示

2、EMB-5730特點：

支持Intel Celeron M/及奔騰M處理器

采用Intel 852GM芯片組

支持VGA、LVDS、TV-OUT三種輸出模式，并可實現VGA+LVDS或VGA+TVOUT獨立雙顯示

提供2個10/100M高速以太網接口

支持4個USB 2.0，4個串口設備

板上提供音頻輸出

最多可提供4個PCI插槽

3、激光器

進口二氧化碳射頻激光器 30-50W

4、振鏡系統

激光技術民用化在國外已應用了多年，在我國的應用還屬于初級階段，但發展很快，已被不少行業采用。目前，華北工控為多家民用激光研發企業提供工控硬件平臺，包括：激光打標機，激光金屬切割機、激光雕刻機等等，提供的產品包括：全長工業CPU卡，低功耗全長、半長工業CPU卡和嵌入式系列等，這不僅為華北公司取得了良好的經濟效益，也為推動國內民用激光技術的發展起到了積極的作用。
